    TSMC

    コメント(1) 　
    tsmc

    897: Socket774 (ﾜｯﾁｮｲ c341-yp2s) 2019/10/29(火) 21:23:07.93 ID:AcMfFxxK0
    TSMCとGFが和解へ

     　TSMCは10月29日(台湾時間)、GLOBALFOUNDRIESと特許の包括的なクロスライセンスを結んだことを発表した。

    　TSMCとGLOBALFOUNDRIESは互いに特許侵害で訴えを起こしているが、クロスライセンスの締結により、それぞれの訴訟を取り下げる。これによって、両者が保有する半導体に関するさまざまな特許と、向こう10年間で提出される特許についてもクロスライセンスが適用される。

    (続きはこちら)
    https://pc.watch.impress.co.jp/docs/news/1215/391/amp.index.html

    というかクロスライセンスということはGFも7nm作るようになるんかか

    903: Socket774 (ｵｯﾍﾟｹ Sr47-E+nK) 2019/10/29(火) 21:32:50.39 ID:d0gMgvhfr
    >>897
    まあ争っても意味ねえよな
    どっちもさっさと作ったほうがいいし

    画像の説明文
    タグ ：
    #半導体
    #TSMC
    #GLOBALFOUNDRIES
    #クロスライセンス

    コメント(6) 　
    860c322a

    276: Socket774 (ﾜｯﾁｮｲ 3762-S3Tg) 2019/10/18(金) 15:45:37.51 ID:NH4bYLEc0
    TSMCがEUV適用7nmプロセスを商用化

    　EE Timesが今回調査を行った多くのアナリストたちによると、TSMCが今回、「当社は、業界初となるEUV（極端紫外線）リソグラフィ技術の商用化を実現した半導体チップメーカーだ」としている主張が、正当化されることになりそうだという。

    　世界最大のファウンドリーであるTSMCは2019年10月7日（台湾時間）、「業界で初めてEUV技術を商用化」（同社）し、EUVを採用した7nmプロセス「N7＋」を発表した。同社は報道向け発表資料の中で、「当社は現在、複数の顧客企業からのN7＋プロセスへの需要に対応すべく、生産能力を迅速に拡大しているところだ」と述べている。

    （続きはこちら）
    https://eetimes.jp/ee/articles/1910/18/news076.html

    N7　採用多数
    N7P　Apple
    N7+　AMD
    N6　MediaTek
    N5　採用多数

    こんな感じか
    N5が来年Appleに採用されるならZen4はN5でいけそう

    277: Socket774 (ﾗｸﾍﾟｯ MM5f-SKm1) 2019/10/18(金) 18:44:54.63 ID:/kUH0T7rM
    TSMCはIntelを最大のライバルに思ってるからAMDに優先的に最先端製造プロセスを供給する
    AMDに供給不足は起こらない

    画像の説明文
    タグ ：
    #半導体
    #TSMC

    コメント(5) 　
    s_cdb8571c708440a2a43b667a56c32309

    602: Socket774 (ｻｻｸｯﾃﾛﾗ Spbb-V6AN) 2019/06/15(土) 18:00:20.79 ID:cFmt9x+Op
    世界初！TSMCが正式に2nmプロセスを発表：2024年に生産開始

    ――――  以下、Google翻訳  ――――

    過去数年間で、ムーアの法則は基本的に失敗したか、またはますます緩慢になっていますが、半導体プロセスでは、いくつかの巨人が倒されました。TSMCとサムスンは7nmプロセスのレイアウトを完成させ、5nmと3nmに急ぎました。

    現在、TSMCは正式に2nmプロセスの研究開発を開始すると発表しました、工場は台湾の新竹にある南部科学技術園区にあり、2024年に生産が開始されると予想されます。

    s_eec815912789417cbb75f5f88837ac5d

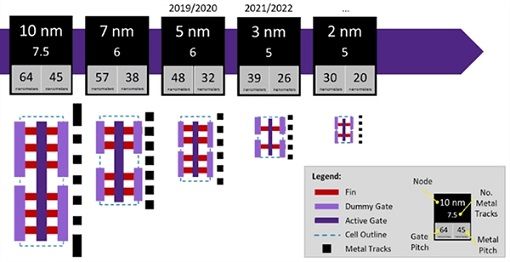

    もちろん、それ以前は、TSMCは7nm +、6nm、5nm、3nmなどの複数のプロセスノードを経験し続けるでしょう。

    s_04f3a9826e2a4da6825966d3b19c0883

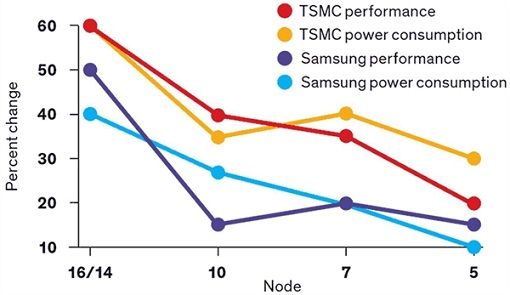

    その中で、7nm +は量産に入れられたEUV EUVリソグラフィー技術を最初に導入しました; 6nmは7nmのアップグレード版である、来年の第1四半期の試作品、EUVリソグラフィーの5nmの完全導入は来年末までにリスク試作を始めました量産前に、Apple A14、RuilongのAMD 5世代（Zen 4が採用される予定）、3nmは2021年の試作、2022年の量産が予定されている。

    Samsungはすでに3nmを計画しており、2021年に量産する予定です。

    https://m.mydrivers.com/newsview/631572.html

    ZEN7が存在するのなら、この2nm プロセスを採用する事になる。

    604: Socket774 (ﾌﾞｰｲﾓ MM7f-cAz2) 2019/06/15(土) 19:07:42.70 ID:R2EnN+0CM
    2nmでどんなプロセッサが作れるのか想像つかねえ…

    画像の説明文
    タグ ：
    #半導体
    #TSMC

    コメント(1) 　
    tsmc

    368: Socket774 (ﾜｯﾁｮｲ 5158-YIQo) 2019/04/18(木) 15:46:25.82 ID:QXOm2Cfo0
    TSMC、7nm比で18%密度向上となる6nmプロセス「N6」

     　Taiwan Semiconductor Manufacturing Company(TSMC)は16日(台湾時間)、同社の7nmプロセス(N7)をベースに微細化を進めた「6nmプロセス(N6)」を発表した。

    　6Nでは、すでにリスク生産が開始された「N7+」で採用されている極端紫外線(EUV)露光技術が用いられており、N7プロセス比で18%高いロジック密度を実現するという。

    （続きはこちら）
    https://pc.watch.impress.co.jp/docs/news/1180897.html

    ６とかあったんや

    371: Socket774 (ﾜｯﾁｮｲ 9211-M+Fk) 2019/04/18(木) 15:52:29.98 ID:B1WwfHhA0
    >>368
    この先 1nm ずつ進化するのかもよ。

    画像の説明文
    タグ ：
    #TSMC

    コメント(1) 　
    NVIDIA-logo

    170: Socket774 (ﾜｯﾁｮｲ 81b1-73GS) 2019/01/28(月) 23:47:51.32 ID:r63UxAW90
    エヌビディアが第４四半期の売上高を下方修正

    エヌビディアが先ほど、１０－１２月の売上高見通しの下方修正を発表した。従来の２７億ドル±２％から、２２億ドル±２％に下方修正している。

    ゲームＰＣとデータセンターの需要が見通しを下回ったとしている。特に中国経済の影響で、ゲームＰＣ用のＧＰＵｓの需要の落ち込みが響いたとしている。

    （続きはこちら）
    https://s.minkabu.jp/news/2302964

    186: Socket774 (ﾜｯﾁｮｲ 6e76-K7nz) 2019/01/29(火) 01:34:03.45 ID:1UXNMB7J0
    >>170
    22億ドルならパスカル発売した年よりは売り上げ多いな
    まあ単価高いしな

    画像の説明文
    タグ ：
    #NVIDIA
    #TSMC

    コメント(12) 　
    amd-intel

    1: 名無しさん＠涙目です。(北海道) [EU] 2018/12/18(火) 15:00:55.23 ID:Lmc5sCvq0 BE:422186189-PLT(12015)
    米インテルは３０年余りにわたり、半導体製造で支配的地位にあった。だが今は、多くの米国人にとって、なじみのない企業である台湾積体電路製造（ＴＳＭＣ）からの脅威にさらされている。

    ＴＳＭＣは１９８７年、自前の設備を建設する資金がない企業向けに半導体を量産するために設立された。こうした受託生産方式に対して当時、米アドバンスト・マイクロ・デバイセズ（ＡＭＤ）の創業者、ジェリー・サンダース氏が「真の男なら工場を持っているものだ」と一蹴したのは有名な話だ。

    しかし、ＴＳＭＣの工場が今や半導体製造業界の頂点をかけて、インテルに挑戦するまでに成長したことで、そうした嘲笑的な見方は羨望（せんぼう）に変わっている。ＡＭＤは最近、最先端プロセッサーの生産委託先にＴＳＭＣを選んだ。不振の自社工場は何年も前にスピンオフ（分離・独立）している。

    半導体製造の状況は一変し、企業は相次いでＴＳＭＣに生産を委託するようになった。
    （続きはこちら）
    https://www.sankeibiz.jp/macro/news/181218/mcb1812180646012-n1.htm

    3: 名無しさん＠涙目です。(沖縄県) [CA] 2018/12/18(火) 15:04:20.30 ID:DJ26zAL70
    準大手……

    画像の説明文
    タグ ：
    #Intel
    #AMD
    #TSMC
    #半導体

    コメント(0) 　
    ge

    1: ムヒタ ★ 2018/08/06(月) 08:15:45.22 ID:CAP_USER
    　半導体受託生産の世界最大手、台湾TSMC（積体電路製造）は8月5日（現地時間）、コンピュータウイルスの影響で3日の夜から複数の工場が停止したと発表した。5日の午後2時の段階で、影響を受けたツールの80％が復旧しており、完全復旧は6日の見込みとしている。

    　TSMCは、米国のApple、AMD、NVIDIA、Qualcommなどから半導体製造を請け負っている。AppleはiOS製品のメインプロセッサ「A12」の製造をTSMCに発注したと報じられている。

    　TSMCは発表文では具体的な顧客への影響には言及していないが、納品スケジュールで顧客と緊密に協力しており、「第3四半期（7～9月）の収益への影響を約3％と見積もっている。第3四半期の遅れは、第4四半期に取り戻せると確信する」としている。

    　Appleは例年、9月前後にiPhoneの新モデルを発表・発売しており、初期出荷への今回の工場停止の影響が懸念される。

    　このウイルス被害は、サイバー攻撃によるものではなく、工場への新しいツールのソフトウェアインストールプロセス中の操作ミスによるとTSMCは説明する。その新しいツールを全社ネットワークに接続したことで、ウイルスが拡散した。機密情報には影響はないという。同社は今後、セキュリティ対策を強化していくとしている。

    http://www.itmedia.co.jp/news/articles/1808/06/news049.html

    3: 名刺は切らしておりまして 2018/08/06(月) 08:23:14.79 ID:81vGkqoU
    操作ミスなのにウイルスが拡散？

    画像の説明文
    タグ ：
    #セキュリティ
    #TSMC

    コメント(1) 　
    672: Socket774 2018/06/23(土) 15:13:49.87 ID:WfIvxLbd
    TSMC 7nmプロセス製品の商用生産を立ち上げ

    2_r

    https://www.digitimes.com/news/a20180622PD204.html

    TSMCによると、50以上のチップが2018年末までに7nmプロセスでテープアウトを予定しているという。
    また、TSMCはEUVを用いた改良版7nmプロセス (7nm+) のテープアウトも始めており、
    こちらは2018年下半期が予定されており、リスク生産は2018年第3四半期となる見込みであるという。

    674: Socket774 2018/06/23(土) 15:22:55.65 ID:MjoJn7B/
    異様に早いな。GFではEUVの量産は2020年のはずなんだが。
    てかEUVの7nm+ってZen3で使う予定のプロセスなんだが、まさかの前倒し？

    画像の説明文
