79: Socket774 (ﾜｯﾁｮｲ a36e-IZIs) 2025/08/31(日) 07:32:24.36 ID:FON5m16v0
助けて下さい
4pin のケーブル抜けてたらどうやって直せばいい？

exa3i4k
https://i.imgur.com/exa3i4k.jpeg

ちなみにケースに組み込みのファンハブに付いてるコネクターなんでコネクター自体を引き抜けるかどうか分からない


80: Socket774 (ﾜｯﾁｮｲ 7399-n2sn) 2025/08/31(日) 08:31:19.06 ID:N5/sEF4W0
>>79
モレックス 2.5mmピッチ電線対基板用ターミナルってのを圧着したらいける
amazonだと100個だか1000個だかでしか扱ってないかも　秋葉や日本橋いけるなら1個単位でも購入できる
ただちゃんとした圧着工具もないとまたこの写真みたいにすっぽぬけてしまうが圧着工具は妙に高い
コネクタ引き抜くこと自体は頑張ればできると思う　狭いし手怪我するかもしれないけど


82: Socket774 (ﾜｯﾁｮｲ a340-IZIs) 2025/08/31(日) 08:56:17.36 ID:FON5m16v0
>>80
ありがとうございます
4本のターミナルの手前に見えてるストッパー部分を押しながら下にスライドさせれば抜ける構造ですよね

どちらにせよコネクター外した方が良さそうだし基板をむき出しにした方がいいか


81: Socket774 (ﾜｯﾁｮｲ ffcd-O/rL) 2025/08/31(日) 08:45:04.64 ID:Jmwmv8u/0
>>79
コネクタピンのかえしが見えてるから、そこを精密ドライバーとかで押し込めばビンは抜けると思う
80が言うように新しいコネクタピン買って圧着し直すか、抜けたピンにケーブルを半田付けして再利用するか


83: Socket774 (ﾜｯﾁｮｲ a340-IZIs) 2025/08/31(日) 08:59:58.42 ID:FON5m16v0
>>81
はんだ付けは考えてました

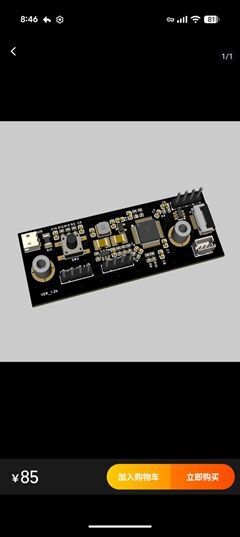

ちなみにこれが交換用として売ってるファンハブ(ファンコン)基板ですけど
ピンの向きがおかしいような…実物見ないと分からないですが

IvGaxIR
https://i.imgur.com/IvGaxIR.jpeg


84: Socket774 (ﾜｯﾁｮｲ 7399-n2sn) 2025/08/31(日) 09:20:53.92 ID:N5/sEF4W0
>>83
多分モデリングがダルくて汎用ピンヘッダのデータ流用してるんじゃない?


86: Socket774 (ﾜｯﾁｮｲ e3bb-IZIs) 2025/08/31(日) 14:43:21.20 ID:FON5m16v0
>>84

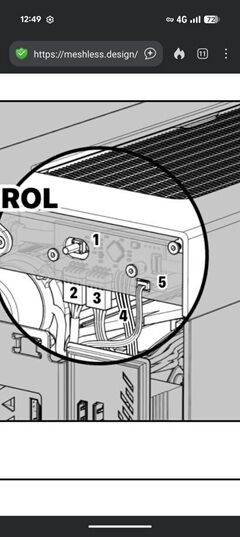

マニュアル見るとコネクタは下向いてるっぽいです
とりあえず手持ちのハンダ使って解決できそうならそれ優先でやってみます

DXBps1e
https://i.imgur.com/DXBps1e.jpeg


87: Socket774 (ﾜｯﾁｮｲ 1306-OSnm) 2025/08/31(日) 20:25:47.52 ID:DkqeNBDi0
ハンダなんている？
抜けたなら差し込んで細いやつで横を押しつぶしたらある程度圧着できると思うけどな


85: Socket774 (JP 0Hff-71s/) 2025/08/31(日) 11:50:24.00 ID:ujNZRn+4H
普通に圧着かな
aliexpressで道具と材料集めれば2000円くらい


88: Socket774 (ﾜｯﾁｮｲ e36e-g4sH) 2025/08/31(日) 21:01:50.65 ID:iI53EVae0
ファンコネクタはモレックス5051とそれ用のコンタクトを圧着した心線でいける
半田なんていらん
