717: Socket774 2025/02/16(日) 11:03:00.88 ID:44Qyisqa0

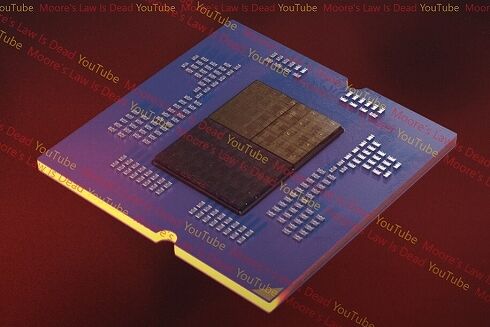

ムーアの法則は死んだ(Moore's Law is Dead)のセンセーショナルな新レポートによると、AMDは次世代マイクロアーキテクチャ「Zen 6」を搭載した2つの重要なクライアント・セグメント向けプロセッサを準備している。これらは「Medusa Point」モバイル・プロセッサーと「Olympic Ridge」デスクトップ・プロセッサーである。前者は現在の「Strix Point」とほぼ同じサイズとZ-HeightのBGAだが、後者は既存のSocket AM5向けに設計されており、3番目(そしておそらく最後)のマイクロアーキテクチャとなる。思い起こせば、Socket AM4はリフレッシュされた 「Zen+」を除いて3世代のZenに対応していた。この取り組みの中核となるのは、AMDがクライアントとサーバーのラインアップ全体で採用する予定の新しいCPU複合ダイ(CCD)である。
Zen 6」パフォーマンスCCDは、TSMC N3Eと思われる3nmクラスのノード向けに設計されている。このノードは、「Zen 5」CCDの製造に使用されている現在のTSMC N4Pノードと比べ、トランジスタ密度、消費電力、クロック速度の大幅な向上を約束している。ここからが興味深いところだ。このCCDにはフルサイズの「Zen 6」コアが12個搭載されており、AMDのパフォーマンス・コアのコア数が増加するのは、最初の「Zen」CCD以来となる。これら12個のコアはすべて単一のCPUコア複合体(CCX)の一部であり、共通のL3キャッシュを共有している。これに比例して、キャッシュサイズも48MBに増加する可能性がある。AMDはまた、CCDがI/Oダイや相互通信する方法を改善する見込みだ。




Ryzen 3000シリーズ「Matisse」までさかのぼると、クライアント・デスクトップ・プロセッサー上の2つのCCDは、I/OダイへのInfinity Fabricリンクを持っていたが、2つのCCD間の直接の広帯域相互接続はなかった。スレッドが2つのCCDのコア間を移動するには、メインメモリを往復する必要があった。AMDは、2つのCCD間に低レイテンシーのブリッジ接続を新たに導入することで、この問題を解決しようとしている。スレッドが2つのCCDのコア間をシームレスに移動し、メインメモリへのラウンドトリップを削減することが目的であれば、このブリッジ相互接続の目的は、2つのCCD間でキャッシュ・コヒーレンシーを確立することである。これにより、コア間のレイテンシが大幅に短縮される。

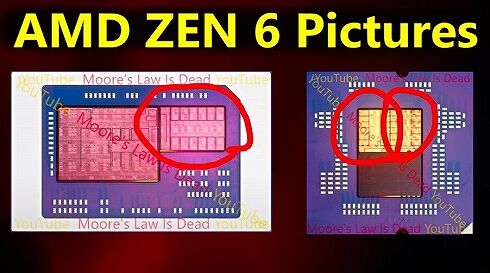

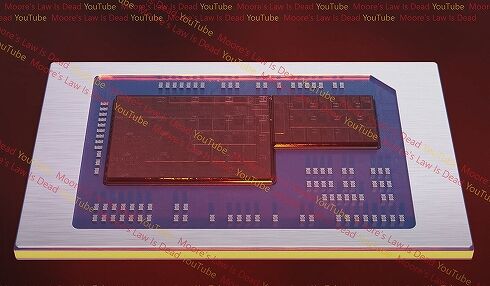

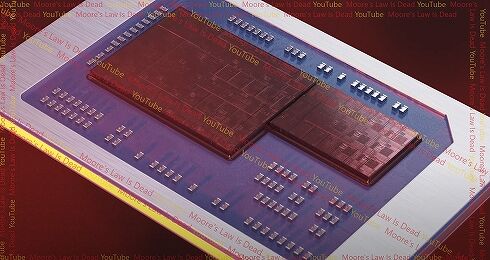

ここからが非常に興味深いところだ。どうやら、「Medusa Point」モバイルプロセッサーはチップレットベースで、12コアの「Zen 6」チップレットを1つ使用し、N4Pと思われる古いノード上に構築された大型モバイルクライアントI/Oダイを搭載するようだ。このモバイルCIODには、新しいRDNA 4グラフィックス・アーキテクチャを採用した最新のiGPUが搭載される。また、チップのメモリコントローラーと、更新されたNPUも含まれる。我々は、AMDがこのI/OダイのPCIeレーン数を増やすか、少なくともPCIe Gen 5にアップデートすることを望んでいる。写真では、モバイルクライアントI/Oダイに小さな長方形の構造が写っており、「Zen 6c」コアを搭載した低電力アイランドCCXの一種ではないかとの憶測を呼んでいるが、MLIDは、これらはiGPUのワークグループプロセッサ(WGP)であるとして、これを一蹴している。iGPUはRDNA 4グラフィックス・アーキテクチャをベースにしており、16個のコンピュート・ユニット(CU)を搭載している。
AMDは「Medusa Point」に「Olympic Ridge」デスクトップ・プロセッサと同じCCDを使用しているため、3D V-Cacheを搭載した「Medusa Point」のバリエーションが期待できる。3D V-Cache技術は「Zen 6」でも「Zen 5」とほぼ同じように実装される見込みで、上下逆さまに積み重ねた3D V-Cacheダイ(L3D)が下にあり、CCDが上にある。
CPUコア数の増加、特に「Olympic Ridge」が2つのCCDで最大24コアになり、キャッシュコヒーレンシーのためにCCD間ブリッジ相互接続を行うことを考えると、AMDはデスクトップ用の新しいクライアントI/Oダイを必要とすることになるだろう。これについては、以前の記事ですでに説明した。新しいcIODは、サムスンの4LPP(4nm EUV)ファウンドリー・ノードで製造される見込みで、現在のcIODが製造されているTSMC N6 DUVノードよりも改善されている。AMDにとって重要な焦点となるのはメモリー・コントローラーで、CKDなどの技術を使用してより高速なDDR5メモリーをサポートするよう更新される。現在、「Granite Ridge」プロセッサは、最大DDR5-8000のメモリ速度で動作させることができるが、FCLKとMCLKの間で1:2のクロック分割が行われており、1:1の速度はDDR5-6400程度に制限されている。新しいメモリ・コントローラは、1:1で速度を向上させ、1:2で10000MT/秒を超える速度のロックを解除しようとしている。
そしてAIアクセラレーションの問題があり、新しいcIODはAMDに少なくとも50TOPSクラスのXDNA 2 NPUを実装する機会を与えるだろう。インテルは、「Arrow Lake」プロセッサーにCopilot+の要件を満たさない16 TOPSクラスのNPUを搭載したことで非難を浴びたが、同社はおそらく「Panther Lake」でこれを修正しようとしている。
以下ソース
https://www.techpowerup.com/332583/amd-zen-6-powers-medusa-point-mobile-and-olympic-ridge-desktop-processors
Zen 6」パフォーマンスCCDは、TSMC N3Eと思われる3nmクラスのノード向けに設計されている。このノードは、「Zen 5」CCDの製造に使用されている現在のTSMC N4Pノードと比べ、トランジスタ密度、消費電力、クロック速度の大幅な向上を約束している。ここからが興味深いところだ。このCCDにはフルサイズの「Zen 6」コアが12個搭載されており、AMDのパフォーマンス・コアのコア数が増加するのは、最初の「Zen」CCD以来となる。これら12個のコアはすべて単一のCPUコア複合体(CCX)の一部であり、共通のL3キャッシュを共有している。これに比例して、キャッシュサイズも48MBに増加する可能性がある。AMDはまた、CCDがI/Oダイや相互通信する方法を改善する見込みだ。




Ryzen 3000シリーズ「Matisse」までさかのぼると、クライアント・デスクトップ・プロセッサー上の2つのCCDは、I/OダイへのInfinity Fabricリンクを持っていたが、2つのCCD間の直接の広帯域相互接続はなかった。スレッドが2つのCCDのコア間を移動するには、メインメモリを往復する必要があった。AMDは、2つのCCD間に低レイテンシーのブリッジ接続を新たに導入することで、この問題を解決しようとしている。スレッドが2つのCCDのコア間をシームレスに移動し、メインメモリへのラウンドトリップを削減することが目的であれば、このブリッジ相互接続の目的は、2つのCCD間でキャッシュ・コヒーレンシーを確立することである。これにより、コア間のレイテンシが大幅に短縮される。
ここからが非常に興味深いところだ。どうやら、「Medusa Point」モバイルプロセッサーはチップレットベースで、12コアの「Zen 6」チップレットを1つ使用し、N4Pと思われる古いノード上に構築された大型モバイルクライアントI/Oダイを搭載するようだ。このモバイルCIODには、新しいRDNA 4グラフィックス・アーキテクチャを採用した最新のiGPUが搭載される。また、チップのメモリコントローラーと、更新されたNPUも含まれる。我々は、AMDがこのI/OダイのPCIeレーン数を増やすか、少なくともPCIe Gen 5にアップデートすることを望んでいる。写真では、モバイルクライアントI/Oダイに小さな長方形の構造が写っており、「Zen 6c」コアを搭載した低電力アイランドCCXの一種ではないかとの憶測を呼んでいるが、MLIDは、これらはiGPUのワークグループプロセッサ(WGP)であるとして、これを一蹴している。iGPUはRDNA 4グラフィックス・アーキテクチャをベースにしており、16個のコンピュート・ユニット(CU)を搭載している。
AMDは「Medusa Point」に「Olympic Ridge」デスクトップ・プロセッサと同じCCDを使用しているため、3D V-Cacheを搭載した「Medusa Point」のバリエーションが期待できる。3D V-Cache技術は「Zen 6」でも「Zen 5」とほぼ同じように実装される見込みで、上下逆さまに積み重ねた3D V-Cacheダイ(L3D)が下にあり、CCDが上にある。
CPUコア数の増加、特に「Olympic Ridge」が2つのCCDで最大24コアになり、キャッシュコヒーレンシーのためにCCD間ブリッジ相互接続を行うことを考えると、AMDはデスクトップ用の新しいクライアントI/Oダイを必要とすることになるだろう。これについては、以前の記事ですでに説明した。新しいcIODは、サムスンの4LPP(4nm EUV)ファウンドリー・ノードで製造される見込みで、現在のcIODが製造されているTSMC N6 DUVノードよりも改善されている。AMDにとって重要な焦点となるのはメモリー・コントローラーで、CKDなどの技術を使用してより高速なDDR5メモリーをサポートするよう更新される。現在、「Granite Ridge」プロセッサは、最大DDR5-8000のメモリ速度で動作させることができるが、FCLKとMCLKの間で1:2のクロック分割が行われており、1:1の速度はDDR5-6400程度に制限されている。新しいメモリ・コントローラは、1:1で速度を向上させ、1:2で10000MT/秒を超える速度のロックを解除しようとしている。
そしてAIアクセラレーションの問題があり、新しいcIODはAMDに少なくとも50TOPSクラスのXDNA 2 NPUを実装する機会を与えるだろう。インテルは、「Arrow Lake」プロセッサーにCopilot+の要件を満たさない16 TOPSクラスのNPUを搭載したことで非難を浴びたが、同社はおそらく「Panther Lake」でこれを修正しようとしている。
以下ソース
https://www.techpowerup.com/332583/amd-zen-6-powers-medusa-point-mobile-and-olympic-ridge-desktop-processors
次期は1CCX12コア ZEN6 + 8WG RDNA4の組合せ?
718: Socket774 2025/02/16(日) 11:43:16.05 ID:J/9heWgg0
>>717
これもうソケットのGシリーズは役割終えたんじゃないの?🥺
これもうソケットのGシリーズは役割終えたんじゃないの?🥺
720: Socket774 2025/02/16(日) 13:04:09.52 ID:p5s2LxFa0
>>718
次回からはオンボード直付けかね?
次回からはオンボード直付けかね?
719: Socket774 2025/02/16(日) 12:56:06.32 ID:zvwBj8WO0
デスクトップは2CUか4CUだよ
我々が欲しいものじゃない
我々が欲しいものじゃない
721: Socket774 2025/02/16(日) 13:04:15.65 ID:Y07c8jkf0
8500Gも4CU
728: Socket774 2025/02/16(日) 18:03:22.11 ID:290Ym3L60
>>721
でも3400Gや5700Gより遥かに強いぞ
でも3400Gや5700Gより遥かに強いぞ
730: Socket774 2025/02/16(日) 18:09:07.85 ID:vdoS8jlMM
>>728
5700GはサボりすぎてIntelにすら抜かれていた時代のうんちだから比較するのもかわいそう
5700GはサボりすぎてIntelにすら抜かれていた時代のうんちだから比較するのもかわいそう
731: Socket774 2025/02/16(日) 18:11:44.69 ID:ghNgZ9gQ0
>>730
イマイチピンとこない指摘
イマイチピンとこない指摘
732: Socket774 2025/02/16(日) 18:22:36.47 ID:vdoS8jlMM
>>731
同時期のTiger Lakeに劣り、同時期のM1の30%しかない、5700GのiGPU性能を高性能と思い込みたいんだろうが現実から目を逸らすな
同時期のTiger Lakeに劣り、同時期のM1の30%しかない、5700GのiGPU性能を高性能と思い込みたいんだろうが現実から目を逸らすな
733: Socket774 2025/02/16(日) 19:12:52.72 ID:usOTN7m40
>>732
メモリの仕様があるからねえ
メモリの仕様があるからねえ
726: Socket774 2025/02/16(日) 15:55:04.40 ID:vsEjq/zr0
RDNA2の2CUはIntelのUHDぐらいはあるから廉価ノートを買う人間の大半は困らんよ
727: Socket774 2025/02/16(日) 16:48:46.46 ID:YRYjEqlN0
Strix HaloのITX板とか出てくれんもんかね?
