1: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:20:40.614 ID:zPN8eXOwd
きたか?
2: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:20:47.961 ID:zPN8eXOwd
いるか?
5: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:21:42.459 ID:VuT6UFZRM
一応現役の回路屋
8: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:22:18.906 ID:zPN8eXOwd
>>5
頼もしい
いくぞ?
頼もしい
いくぞ?
9: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:22:19.166 ID:MWxFteCF0
電気部品使ってるメカのメカ屋です
11: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:23:09.788 ID:fgYgXsAir
2級電気通信セコカンモチのワイ只今参上!
12: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:23:53.639 ID:zPN8eXOwd

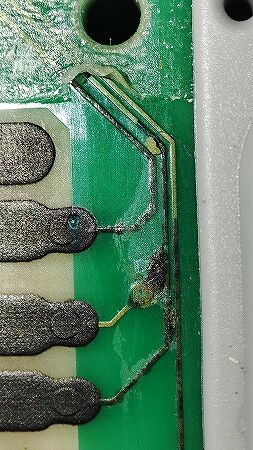

17: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:26:20.681 ID:MWxFteCF0
>>12
テスターでとんでる範囲確認して他の線継いでやれ
でもなんで焼け焦げたか確認して対策しないとまた起きるぞ
テスターでとんでる範囲確認して他の線継いでやれ
でもなんで焼け焦げたか確認して対策しないとまた起きるぞ
13: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:24:39.761 ID:v7Lji7aB0
焦げてるじゃん
断線してるかもな
断線してるかもな
18: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:26:31.987 ID:zPN8eXOwd
>>13
やはりか
1/1000の確率で時折繋がるときがある
やはりか
1/1000の確率で時折繋がるときがある
14: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:25:07.337 ID:VuT6UFZRM
ジュンフロン線でジャンパー飛ばせ
18: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:26:31.987 ID:zPN8eXOwd
>>14
わからん。調べまふ。
わからん。調べまふ。

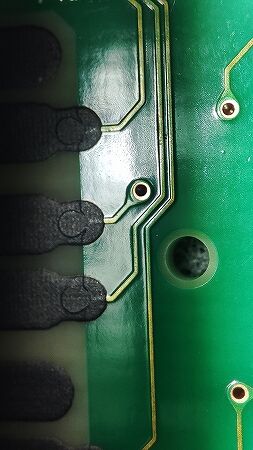

15: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:25:19.332 ID:zPN8eXOwd
20: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:28:25.576 ID:VuT6UFZRM
>>15
ちょwww
ちょwww
16: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:25:49.488 ID:boGP+fJq0
テスターで同通チェックしろ
あとはジャンパ線で繋げばよい
あとはジャンパ線で繋げばよい
19: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:26:39.168 ID:VuT6UFZRM
焼損パターンは削る必要あるよな
ジャンパー飛ばした後で
他にダメージ入ってる部品チェックも必要か
ジャンパー飛ばした後で
他にダメージ入ってる部品チェックも必要か

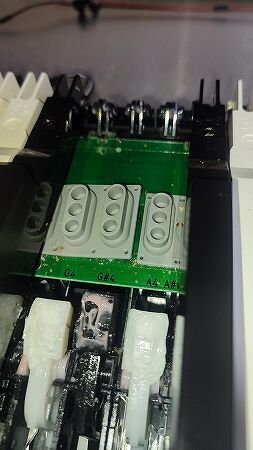

21: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:29:29.875 ID:xNnMLSxd0
電子ピアノ的な?
23: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:33:41.065 ID:zPN8eXOwd
とにかくこの焼け焦げてる部分を削らないとダメみたいだな
その上でジャンパ線で繋げばよろしいんだな
やる事が見えてきた
>>21
Yes
その上でジャンパ線で繋げばよろしいんだな
やる事が見えてきた
>>21
Yes
22: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:29:30.592 ID:v7Lji7aB0
鍵盤楽器か
24: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:35:51.013 ID:j/W3J0uT0
俺ならカッターで削ってフラックス塗ってスズメッキ線のっけて半田付けしておわり
25: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:37:00.150 ID:VuT6UFZRM
パターン焼損って事は過電流か
どこかに短絡の原因があるかパターンを追ってみるしかないわな
変色した部品が無いか調べて見付けたら交換しないと今度は発火とか有り得るから
どこかに短絡の原因があるかパターンを追ってみるしかないわな
変色した部品が無いか調べて見付けたら交換しないと今度は発火とか有り得るから
26: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:40:19.809 ID:LY4YEtjR0
これ、ジャンパで繋いでも再発すんじゃね?
28: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:44:04.999 ID:VuT6UFZRM
>>26
焼損の原因を見付けないとダメだろね
目視で出来るのは部品の変色とか変形、破損か
あと赤丸で示したスルーホールも潰れてるかもしれんね
https://i.imgur.com/ndRA0Ue.jpeg
焼損の原因を見付けないとダメだろね
目視で出来るのは部品の変色とか変形、破損か
あと赤丸で示したスルーホールも潰れてるかもしれんね
https://i.imgur.com/ndRA0Ue.jpeg
27: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:43:31.192 ID:xNnMLSxd0
詳しくもない素人だけど何か零したの?
32: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:54:13.365 ID:zPN8eXOwd
29: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:46:44.696 ID:VuT6UFZRM
>>1
修理受付終了品でなければ素直にメーカー修理出した方が良い気がするわ
修理受付終了品でなければ素直にメーカー修理出した方が良い気がするわ
32: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:54:13.365 ID:zPN8eXOwd
>>29
正直そうだな
数百円と時間かけて自力で直せるなら直したいがどうしようもなければ修理だな
正直そうだな
数百円と時間かけて自力で直せるなら直したいがどうしようもなければ修理だな
30: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:49:13.829 ID:F4cpqWZDr
手間ひま考えると買い替え一択
31: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:50:24.496 ID:MWxFteCF0
パターンは基板見たらわかるわけだしユニバーサル基板で作り直そう
33: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:55:22.827 ID:VuT6UFZRM
>>1はテスター含めて最低限の工具くらいは持っているんだろうな?
35: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 01:00:14.803 ID:LY4YEtjR0
近くのコンデンサをみてみるよろし
液漏れとか破裂とかしてないか?
液漏れとか破裂とかしてないか?
34: 以下、5ちゃんねるからVIPがお送りします 2024/09/28(土) 00:55:24.846 ID:i5p29DZoC
表面だけなら削って適当な銅線はんだ付けでつないでここ自体は直せるだろうが
原因探らないとな
原因探らないとな
引用元: https://mi.5ch.net/test/read.cgi/news4vip/1727450440/
コメント
コメント一覧 (16)
wavefanc
がしました
自分もちっちゃな基板で電子回路少しでも分かるようになりたいけど、全然何も手をつけられてないままトシをとっていく……
電子・電気の計算とかもすごいわ
wavefanc
がしました
wavefanc
がしました
そのどこかを調べるのが…
ありそうなのは線が外れてどこかにショートかな
パターンごと取れている時があるんだよね…
wavefanc
がしました
そこを潰さないとまた燃える、気になるのは下から二番目が一番下と合流してる意味、楽器ならどっち鳴らしても出る音は一緒になる
だからショートしたのか?ってくらいわかんない
wavefanc
がしました
あんまり雑に扱えないね
wavefanc
がしました
> 液漏れとか破裂とかしてないか?
何言ってんだろ
こんなん基板全体みないとわからないよ
wavefanc
がしました
修理するならレジスト剥いで配線を繋ぐしかなかろう
wavefanc
がしました
鍵盤の回路だから多層基板を使うほど複雑じゃないと思うけど
電子回路触ったことのないずぶの素人じゃ無理なので修理だな
ただ鍵盤裏の写真を見る限り古そうだからメーカー修理も終わってるだろう
古いシンセ見てくれる業者もあるにはあるがそれなりの時間と費用はかかる模様
wavefanc
がしました
これは外部から侵入した液体による不良の可能性もあると思う
wavefanc
がしました
製品級基盤ならショートしてるの有無確認後問題ないならジャンパー線で対処
出来ないならメーカー修理
汎用基盤買ってきてハンダの練習してればその内コツが掴めてうまくなる
