1: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:24:36.902 ID:S3Sx4cAy0
真ん中の波形がRGBのうちのBで上と下が垂直と水平の同期信号や
一区間が一行分やで

XHL16P2
https://i.imgur.com/XHL16P2.jpeg

5lB5TTH


3: 警備員[Lv.14(前29)][苗] 2024/05/01(水) 23:25:46.781 ID:EbvPYkJ20
色塗りもしてくれるの？

8: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:26:23.533 ID:S3Sx4cAy0
>>3
RGBの信号3ピンあるから3回測定して合成したで

4: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:25:51.525 ID:S3Sx4cAy0
ちな、タイミングチャートはこれや
今回は水平同期信号で1行ずつずらして描画してるだけやで
http://ele-tech.net/vga-doc1/

5: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:26:14.965 ID:7HbrNX1d0
自宅にオシロあるのすごい

6: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:26:17.133 ID:+5xTN3TZ0
すげえ！

7: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:26:20.995 ID:SOZ7QQfz0
こういうのが趣味のやつ凄いわ
オシロとか市んでも家で触りたくない

9: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:28:13.757 ID:S3Sx4cAy0

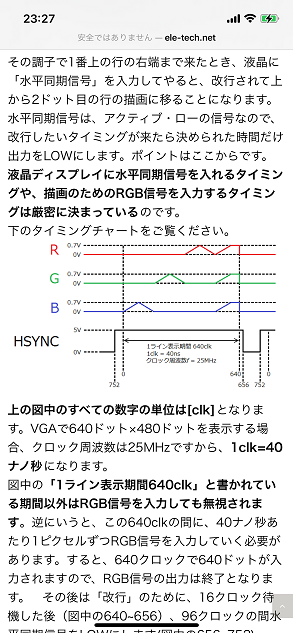

左右の黒い部分はこのHSYNCが立ち上がってる区間の両側の何もない部分や

yMj4QBG
https://i.imgur.com/yMj4QBG.png

11: 警備員[Lv.14(前29)][苗] 2024/05/01(水) 23:31:31.650 ID:EbvPYkJ20
>>9
これみて脳汁出るの？

13: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:34:11.774 ID:S3Sx4cAy0
>>11
せやな

12: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:33:52.967 ID:3FCoR9d10
どれがPythonで画像化したものなのか分からん
1枚目はオシロスコープだから違うよね？
2枚目の何処か？

14: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:35:26.753 ID:S3Sx4cAy0
>>12
1枚目の波形をcsvで保存してパソコンで処理したのが2枚目や
1枚目の波形はRGBのうちBだけやからRとGも測定したで

15: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:38:13.057 ID:S3Sx4cAy0

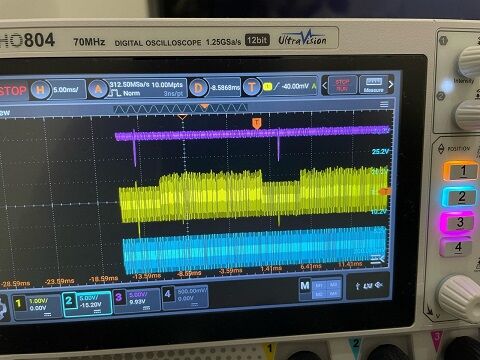

縮小したのがこれで1番上の垂直同期信号（1フレームごとに出る信号）はこんな感じやで

SGmFFEm
https://i.imgur.com/SGmFFEm.jpeg

16: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:39:39.341 ID:S3Sx4cAy0
Pythonで1回目の垂直同期信号と2回目の垂直同期信号の間を切り出してから各水平同期信号の区間を1行ずつずらして描画しただけや
だから上下左右に黒い帯が残っとるで

17: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:40:23.129 ID:S3Sx4cAy0

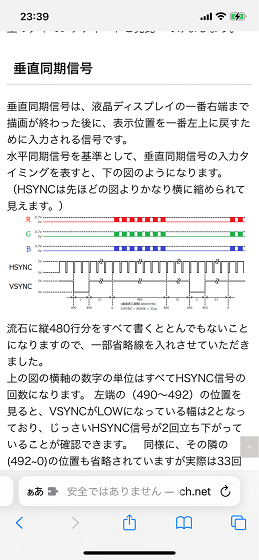

垂直同期信号もこんな風に最初と最後に映像信号のない区間があるからな

XSHc6nI
https://i.imgur.com/XSHc6nI.png

18: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:41:12.275 ID:S3Sx4cAy0
RGBの信号はそのまま明るさを表しとるで

19: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:42:39.060 ID:STAYMncf0
おしろいくら？

21: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:43:55.963 ID:S3Sx4cAy0
五万円の安物やで
上位モデルと同じハード使っとるらしいから隠しコマンドで帯域アップできるらしい

20: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:43:55.380 ID:zRMJQsbO0
Pythonできるけど、こんなこともできるのか
プログラミングは幅広い分野をカバーできるんだな

22: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:46:51.602 ID:S3Sx4cAy0

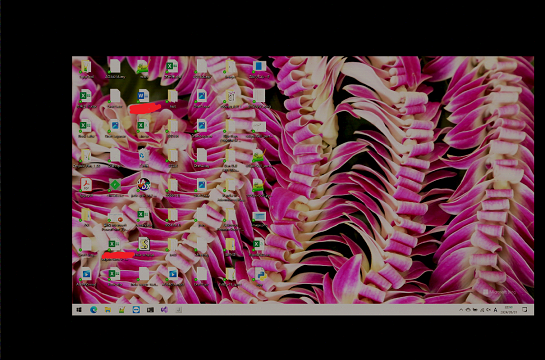

jpegになってたからpngでも貼っとくで

Q75m2RU
https://i.imgur.com/a/RgvJGqp.png

23: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:47:16.412 ID:S3Sx4cAy0
すまん、jpgのままっぽいわ

24: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:55:50.818 ID:fel/nxAC0
目的は？

25: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:56:11.526 ID:S3Sx4cAy0
暇つぶしやで

26: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:58:16.435 ID:fWgiYl880
普通にすごくて草

27: 以下、5ちゃんねるからVIPがお送りします 2024/05/02(木) 00:08:28.708 ID:5XiK0uOX0
VGA3ピンってRGBの出力なんだ
あんまどういう接続から画像出力してるのかが頭でイメージわかないや

28: 以下、5ちゃんねるからVIPがお送りします 2024/05/02(木) 00:09:21.497 ID:GkkWJIq00
たぶんお前の想像してるのはRCA端子のやつやろうな
VGAはそんなにメジャーじゃないやつやで

10: 以下、5ちゃんねるからVIPがお送りします 2024/05/01(水) 23:29:59.641 ID:067YVIIx0
こういうのは嫌いじゃない
