PCの部品の名称教えて

2022年09月21日12:02

カテゴリ:
購入・故障・相談・雑談
その他・IT系

コメント(20) 　

1: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:38:22.490 ID:W1ODoTCgd

頼む

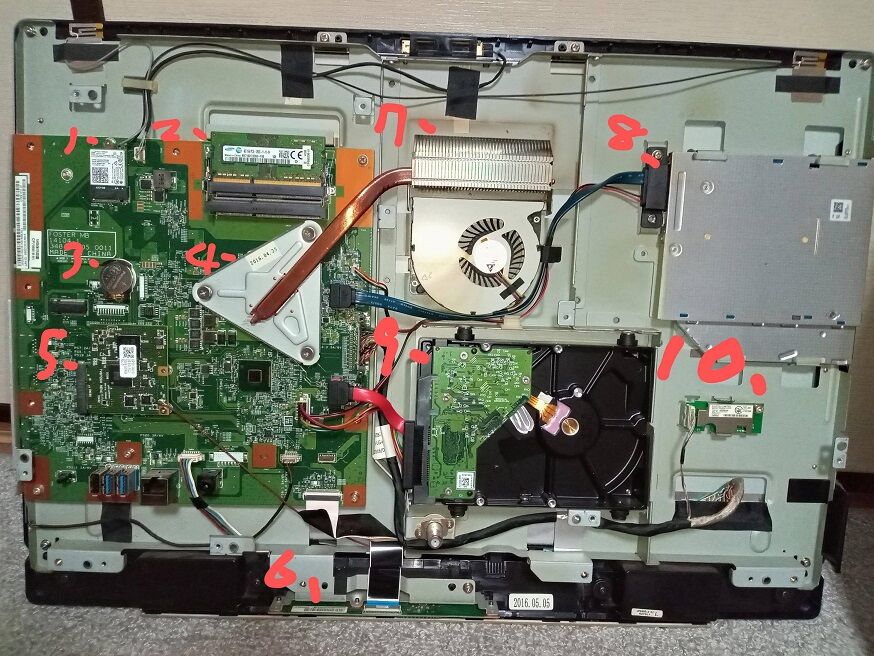

3: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:39:13.994 ID:W1ODoTCgd

1～10です

https://i.imgur.com/JzgwfoX.jpg

5: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:41:19.411 ID:KAGQgOnt0

メモリ
CPU
ファン
マザーボード
グラフィックボード
ケース
ssd

6: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:41:38.389 ID:dn5as+4Ba

マザボ

8: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:42:26.937 ID:W1ODoTCgd

番号も付けてくださると助かります

7: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:41:45.993 ID:90yKRWr00

1.Wi-Fi,Bluetoothモジュール

12: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:46:08.328 ID:90yKRWr00

5番何かと思ったらテレビチューナカードか

14: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:47:06.728 ID:W1ODoTCgd

>>12
他のもお願いします

9: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:42:36.915 ID:0ZF7R7g30

変な配置のマザボだな

17: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:51:02.553 ID:90yKRWr00

富士通の一体型テレパソじゃね

13: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:46:53.104 ID:1MHKhTe10

指してる箇所が汚過ぎてエスパー的に推定

１、マザーボード
２、メインメモリ
３、バックアップ電池
４、CPU用のヒートパイプ
５、WiFiモジュール？
６、I/F関連のサブ基板
７、CPUクーラー
８、DVDドライブ（またはCDかBD）
９、HDD
１０、無線モジュール関係？

15: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:48:05.402 ID:W1ODoTCgd

>>13
！！
ありがとうございます

16: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:50:33.841 ID:1MHKhTe10

>>15
これって一体型PCの背面かな？
見たことない形状のパーツも多いから間違ってるかもしれない

18: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:53:30.522 ID:4pIzvhx80

>>16
そうです
富士通の一体型です。モニタ映らなくなったんで分解しました

22: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:59:04.578 ID:1MHKhTe10

なるほど、一体型でテレビ機能があって
パソコン使いながらアプリでテレビ見れるなら
5番はテレビチューナーか

右下に伸びてる細い線が高周波用のケーブルなのは間違いないし
HDDの下のF型コネクタに繋がってるなら間違いないな

じゃあ10番がWiFiかもね

23: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:59:44.819 ID:90yKRWr00

WiFiは1だよ
M.2スロットに挿す汎用カードがある

26: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:02:36.377 ID:1MHKhTe10

>>23
ああほんとだ。１はミニ基板を指してたんだな
拡大して見るまで気がつかなかった

20: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:58:05.518 ID:4pIzvhx80

2のメモリ付け外し
3のcmosクリア？ってのもやっても映らないので寿命ですね

19: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:57:34.000 ID:90yKRWr00

モニターに関係しそうなのって9って書いてるとこから伸びてる配線だろうけど自分で修理するの無理じゃないかな

24: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 03:59:56.983 ID:4pIzvhx80

>>19
HDDがお亡くなりになったのでしょうか

27: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:04:43.579 ID:1MHKhTe10

>>24
>>19 が言ってるのは9が指した先じゃなくて９という数字そのものの場所にある
線の数が多いコネクタが液晶パネルへの信号線だろうと言ってるだけだと思う

25: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:01:28.230 ID:90yKRWr00

>>24
文字で隠れてるやつ
俺の勘違いで多分電源の線かな

28: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:05:01.191 ID:4pIzvhx80

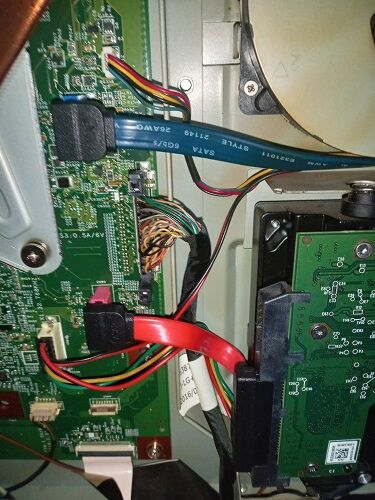

>>25
9らへん
これ自力じゃ無理そうですね

https://i.imgur.com/xxtQWSk.jpg

29: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:05:36.764 ID:1MHKhTe10

モニタが写らないといっても、起動してる節があるのかどうか
うんともすんとも言わないのかで何が壊れたか特定するのは難しそうだな

31: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:09:32.536 ID:4pIzvhx80

>>29
立ち上げた瞬間にピピピと警告音鳴ります
電源ボタン点滅してるのでHDDは動いてるのかな。キーボードのwin+ctrl+shift+Bも音だけ反応してくれます

33: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:12:25.080 ID:1MHKhTe10

>>31
それだと警告音の意味がマニュアルになんか書いてあったり
製品サイトのFAQに載ってたりするんじゃないの？

30: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:06:22.700 ID:90yKRWr00

黒いシートみたいな線がモニターの駆動ドライバ（6?）に繫がってるんじゃないかな

32: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:10:47.826 ID:90yKRWr00

分かんねえわ

34: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:14:33.497 ID:1MHKhTe10

警告音がなるってことは致命的な問題をマザボが認識して起動を中断してる可能性もある
その場合は情報があれば原因を特定できるかも

CPUかメモリが逝ってるか、部分的に電源が逝ってるとかもあるかもしれない

35: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:16:43.248 ID:4pIzvhx80

調べてみます
修理だとしても一体型は修理代高いらしいので買い替え視野にいれてます

36: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:18:43.994 ID:Bred9fXe0

なんでお前らすぐにPC壊すんだよ

37: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:21:04.982 ID:4pIzvhx80

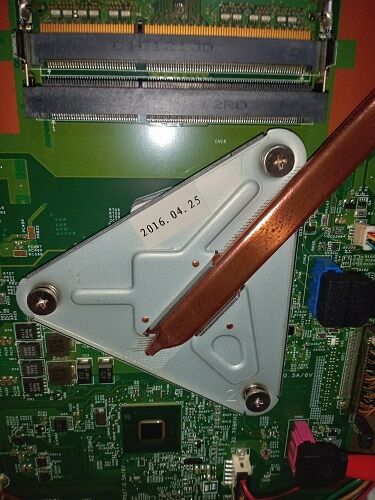

>>36
頑張ってくれたほうだと思います

https://i.imgur.com/ejT6E4F.jpg

38: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:24:00.698 ID:1MHKhTe10

つか、2番のメインメモリちゃんと刺さってるか？
接触不良なだけだったら刺し直したら直ったりしてｗ

39: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:29:19.566 ID:4pIzvhx80

>>38
何回もカチッとするまで付け外ししてみましたがだめでした

40: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:30:05.331 ID:DYxNopMZ0

中身は10年くらい前の感じ

41: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:31:26.493 ID:4pIzvhx80

>>40
HDMIすらないことに自分でも驚きました

42: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:36:27.339 ID:6cIb8GMmd

富士通は無理するイメージあるけどこれ見ると確かにぐちゃぐちゃな感じ

43: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:38:23.738 ID:DYxNopMZ0

こんな余った部材で作ったような代物を高値で売るから見向きもされなくなるんだよな･･･
年寄でさえ若い頃から使ってる人が増えてて目が肥えてるし
リテラシー低い層がどんどん減ってる状況でこんなの続けてたら先細る未来しかない

44: 以下、5ちゃんねるからVIPがお送りします 2022/09/21(水) 04:51:00.490 ID:IVLiifIpd

これ設計したやつにiMacの中身見せたら失〇しそう

引用元: https://mi.5ch.net/test/read.cgi/news4vip/1663699102/

【公式】富士通デスクトップパソコン FMV ESPRIMO (MS Office 2021/Win 11/23.8型/Core i7/8GB/256GB SSD + 1TB HDD/Blu-ray)FHシリーズ AZ_WF1F3_Z786

posted with AmaQuick at 2022.09.21

富士通
()

Amazon.co.jpで詳細を見る

タグ：: #PC; #故障; #一体型PC; #部品

コメント一覧 (20)

- 1. 774の自作er
- 2022年09月21日 13:12
- 失神なのか失禁なのか
- 0

  wavefanc

  がしました
- - 2. 774の自作er
  - 2022年09月21日 13:21
  - >>1
    逆に失笑かもしれない
  - 0

    wavefanc

    がしました
- 3. 774の自作er
- 2022年09月21日 13:27
- M.2接続のテレビチューナーちょっとほしい
- 0

  wavefanc

  がしました
- 4. 774の自作er
- 2022年09月21日 13:28
- これサウスブリッジどこにあるの
- 0

  wavefanc

  がしました
- - 8. 774の自作er
  - 2022年09月21日 15:10
  - >>4
    おじいちゃんｗｗｗｗｗｗｗｗｗｗｗｗｗｗ
    チップセットはかなり前に統合されましたよｗｗｗｗｗｗｗｗｗｗｗｗｗｗｗｗｗｗ
  - 0

    wavefanc

    がしました
- - 11. 774の自作er
  - 2022年09月21日 15:51
  - >>8
    昔サウスブリッジだったものがそのまま名前変えただけに等しいやろ
    配置的にもサウスブリッジの位置にそのまま実装されてるし
    何がいいたいかぐらいわかってるだろうし揚げ足取りなさんな
    逆に何がいいたいかわからんのなら人のことを煽る資格なんて無いぞ
  - 0

    wavefanc

    がしました
- - 12. 774の自作er
  - 2022年09月21日 16:26
  - >>11
    なんかよく分からんけど、ぐちぐち言い訳してるのは分かった
  - 0

    wavefanc

    がしました
- - 13. 774の自作er
  - 2022年09月21日 16:43
  - >>12
    なんかよくわからんってことは四行目に該当しますね
  - 0

    wavefanc

    がしました
- - 16. 774の自作er
  - 2022年09月21日 18:28
  - >>13
    お前の理解力の無さが分かったんだから十分だろ。
  - 0

    wavefanc

    がしました
- - 14. 774の自作er
  - 2022年09月21日 16:44
  - >>11
    なにも等しくなんてないが
  - 0

    wavefanc

    がしました
- 5. 774の自作er
- 2022年09月21日 13:33
- TV見れるPCってことは10番のパーツひょっとしてBーCASのカードスロットかな？
- 0

  wavefanc

  がしました
- - 9. 774の自作er
  - 2022年09月21日 15:16
  - 一体型は実質スペースに余裕のあるノートPCだからね
    もうちょい具体的なビープ音わかれば詳細分かるはずだがピーピーピーじゃ断定できんかった
    発表時期と書いてある月日が同じモデルなら
    FH77/53/52　シリーズ
    >>5
    多分これは普通のB-CASカードをMBの左上の方、1～3番の辺りにぶっさすタイプ
  - 0

    wavefanc

    がしました
- 6. 774の自作er
- 2022年09月21日 13:34
- てか印字されてる文字で検索すりゃ分かるだろうが。それすら出来ずにどうやって生きてきたんだか…
- 0

  wavefanc

  がしました
- 7. 774の自作er
- 2022年09月21日 13:39
- 一体型はやめとけと言われる所以か…
  見ても半分くらいわからんだわい
- 0

  wavefanc

  がしました
- 10. 774の自作er
- 2022年09月21日 15:46
- 久しぶりに面白いスレまとめたね

  こういうのが楽しいのよ
  グラボの話はもういいよー
- 0

  wavefanc

  がしました
- 15. 774の自作er
- 2022年09月21日 16:58
- 本文読まずに写真だけ眺めてたんだが、USBとLANコネクタが上向きに付いているから凄い不気味に感じた
  オールインワンだったのか
- 0

  wavefanc

  がしました
- 17. 774の自作er
- 2022年09月21日 19:18
- 3.5インチのHDDをそう配置すんのか笑
  2016頃の一体型なら間違いなくTDP45WクラスのCPUだろうからサウスブリッジもといチップセットはあるぞ Uシリーズの4コアが出てからはそっちが殆どだろうけど
- 0

  wavefanc

  がしました
- 18. 774の自作er
- 2022年09月21日 19:31
- ビープ音の鳴り方を正確伝えてくれるなら楽なんだがねぇ…
  どっかの接触不良系っぽい感じはあるけどダスターで掃除して接点復活剤で試してダメなら捨てるしかないな。
  恐らくマザボかBIOSが逝ってるじゃないかね？
- 0

  wavefanc

  がしました
- 19. 774の自作er
- 2022年09月21日 20:02
- 一体型か、最初ノートかと思いよく開けられたなと思った
  ホコリかCMOS電池切れじゃね。あとはグリスガビカビ。温度モニタBIOSでみれないかね
- 0

  wavefanc

  がしました
- 20. 774の自作er
- 2022年09月22日 10:49
- 一体型PCの中身を初めて見た。
  なんかごちゃごちゃしているというか、各パーツの配置が洗練されてないというか
  ジャンカーが検証でよくやるマザボむき出しで組み立てた状態の方がまだ整ってる。
- 0
