116: Socket774 (ワッチョイ a303-7HCe) 2020/05/20(水) 17:00:45.61 ID:nGyiVC7j0

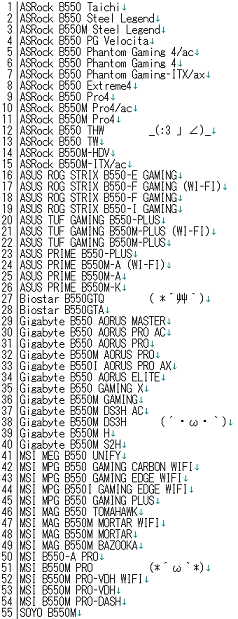

B550モデル一覧

TwitterファンのMomomo_USが、来月リリース予定のB 550マザーボードのリストを入手した。ほぼすべてのブランドから55種類以上のモデルが出品されており、リストは豊富です。

外観からすると、ASRockはB 550に強い関心を示しており、15モデルを提供するという。MSIは14機種、ASUSは11機種、GIGABYTEは12機種などです。B 550はバリューシリーズ(または、少なくとも次のようになります。)のマザーボードです。PCIe Gen x 16スロットには、PCIe Gen 4.0とM.2スロットが1つずつ搭載され、どちらもプロセッサのIOチップを介して直接接続される。残りは、チップセットがPCIe Gen 3.0の場合です。

untitled-1

https://www.guru3d.com/news-story/listing-of-no-less-than-55-b550-motherboard-surfaces.html
123: Socket774 (ラクッペペ MMb6-x3iy) 2020/05/20(水) 18:31:38.43 ID:G54SSOYhM
>>116
なにこの顔文字
ふざけてるのか?

124: Socket774 (ワッチョイ df73-nZQE) 2020/05/20(水) 18:33:03.94 ID:OVGM/Adj0
>>123
日本人?のリーク引用したからじゃない?

121: Socket774 (ワッチョイ df73-nZQE) 2020/05/20(水) 18:05:04.21 ID:OVGM/Adj0
B550でSATA6本とM.2両立できるんかな?

128: Socket774 (ワッチョイ bb58-crVl) 2020/05/20(水) 19:03:47.90 ID:vR0E+uou0
>>121
最大8ポートのSATAがどういう計算なんだろうな。
X570と同じと考えて
SATAx2 : CPU側のM.2との選択
SATAx2 : 通常接続
SATAx4 : M.2との選択

あたりならまあよっぽど変な接続しない限りx6くらいはありそうだけど、4本禁止になるのを避けて
CPU側と通常接続で4本出しして、SATAx4はそのままM.2直結だけにするかも。
取説みただけだと4本SATAでぶつかるのが2本だけ、M.2は2つ使えるという見かけ上のスペックは
マシに見えるから。

158: Socket774 (ワッチョイ bb58-crVl) 2020/05/20(水) 23:17:36.19 ID:vR0E+uou0
>>128
B550Chipsetのブロック図見つけたので訂正。マイナビの大原さんの記事から。
https://news.mynavi.jp/article/20200507-1032701/

CPU側に2xSATAとM.2との選択
Chipset先に4xSATAが通常接続
Pick Oneで2xPCIeと2xSATAとの選択

なので4つは確定。CPU側M.2使うと-2、Chipset側のM.2を1つだけなら±0。
PickOneで無理するとPCIeのスロットもしくは3本目のM.2が駄目になる。

なので、多分普通のマザーはSATAx4, CPU側のM.2を使わない条件でSATAx6になるかと。
8本SATA出して来るメーカーはないかもなあ。M.2をChipset側に繋いでグラボ以外拡張カード
刺さないのなら8本出せるけど。つうか、miniITXになら8本SATAありそう。

162: Socket774 (ワッチョイ 33dc-crVl) 2020/05/20(水) 23:28:27.30 ID:9NnZ2jxy0
>>158
ASMediaが作るので外部SATAコントローラにやはりASMedia付けて
M2の本数に関わらずSATA6本可能にしそう

163: Socket774 (ワッチョイ 1ba9-gIGm) 2020/05/20(水) 23:40:28.07 ID:HH3XpHn/0
>>158
どう考えてもCPU側のSATAは使わずにPCIe 4.0x4のM.2実装一択

166: Socket774 (ワッチョイ bb58-crVl) 2020/05/21(木) 00:15:26.33 ID:pINk0BBw0
>>163
いやASRock B450Pro4みたいに、M2_1とPCIe4、M2_2とSATA3/4共用みたいな
6ポートマザーならあり得るかと。どう考えてもM2_1がchipset側、M2_2がCPU直結。

167: Socket774 (ワッチョイ 1ba9-gIGm) 2020/05/21(木) 00:29:15.30 ID:gvKuZKGE0
>>166
B450 Pro4はCPU側のM.2_1用PCIe 3.0x4を4本目のPCIeスロット(x16形状 PCIe 3.0x4接続)にも信号引っ張っている
片方使うともう片方が使えなくなる排他仕様

チップセット側から生えてるM.2がPCIe 3.0x2のM.2_2
ここのM.2_2を使うとSATA3と4が使えなくなる

追加SATAとしてASMedia ASM1061がある
ちなみにB450 Steel Legendも同じストレージ仕様

125: Socket774 (ワッチョイ 97cd-udT5) 2020/05/20(水) 18:39:16.33 ID:UqXlIC+A0
例によってEECからの情報まとめかな
AMDの真の思惑はGen4対応にあると見た

127: Socket774 (ワッチョイ 3733-f9J/) 2020/05/20(水) 18:53:41.66 ID:zfOwIssh0
迷うことなくB550 steel legendだよなお前ら

131: !id:ignore (アウアウウー Sac7-hfYJ) 2020/05/20(水) 19:29:54.83 ID:2DBgT68Sa
B550のROGシリーズが気になるな…

129: Socket774 (ワッチョイ 97d5-crVl) 2020/05/20(水) 19:22:20.01 ID:MESY1x260
(*´ω`*)

133: Socket774 (ワッチョイ dfbc-nqGl) 2020/05/20(水) 19:41:59.41 ID:4sch/1fu0
B550でSATA6本以上のITXマザー希望

138: Socket774 (ワッチョイ 8a56-Xyvi) 2020/05/20(水) 20:39:41.58 ID:VeKg3+ff0
>>133
ITXでその需要はマイナー
M.2増やせとかの方が多いよ

139: Socket774 (ワッチョイ 97d5-crVl) 2020/05/20(水) 20:41:10.90 ID:MESY1x260
ITXで小型に組むのにSATAなんてたくさんあっても大半の人は不要だわな
ケーブルも邪魔だし

140: Socket774 (ワッチョイ 1ba9-gIGm) 2020/05/20(水) 20:45:57.54 ID:HH3XpHn/0
ASRock RackならITXマザーでも特殊なコネクタ経由でSATA6つ使えるよ

141: Socket774 (ワッチョイ ba7a-fY4l) 2020/05/20(水) 20:53:05.94 ID:BkWixqbK0
ITXでSATAが6個もあるマザボなんかあるんか?

142: Socket774 (ワッチョイ d7e5-f9J/) 2020/05/20(水) 20:55:15.60 ID:ub5FVPQ20
FM2のときにSATA6個のやつ使ってた
SATAケーブルが心底嫌いになったw

134: Socket774 (ササクッテロラ Spbb-84ms) 2020/05/20(水) 19:57:46.17 ID:HzgIxKAwp
ASUSのやる気の無さ
Z490はすげーのにな

136: Socket774 (ワッチョイ d7e5-f9J/) 2020/05/20(水) 20:10:17.47 ID:ub5FVPQ20
MATX増えて幸せ
ひところは絶滅規格かと思われたものだ

143: Socket774 (ワッチョイ 33dc-crVl) 2020/05/20(水) 20:56:43.25 ID:9NnZ2jxy0
形がイマイチ想像つかないけどHDDは裸族のマンションに詰め込んで
無線で飛ばしてちょっとしたサーバーにするんじゃないのか小さいPC組む人って

144: Socket774 (テテンテンテン MMb6-BzIF) 2020/05/20(水) 21:00:47.76 ID:R7rqNHOmM
HDDは全部NASに突っ込んだからPCはM.2だけあればいいや

145: Socket774 (ワッチョイ d7e5-f9J/) 2020/05/20(水) 21:01:32.50 ID:ub5FVPQ20
巨大なITXケースで3.5インチx4、5インチx2というこれまた珍しいやつ
普通のMATXケースよりでかいが、ITXのマザボしか入らない

146: Socket774 (ワッチョイ 1ba9-gIGm) 2020/05/20(水) 21:04:50.04 ID:HH3XpHn/0
Intel系は普通にSATA6個のITXマザーある
普通4個あれば足りると思う

147: Socket774 (ワッチョイ 8bb1-D1oa) 2020/05/20(水) 21:06:54.14 ID:pxInvtma0
そんなにSATAあってもケースに入り切らんだろ
5インチベイにSSD4つ詰められる部品あったりするけどさ…

151: Socket774 (ワントンキン MM17-Rj1+) 2020/05/20(水) 21:31:25.89 ID:irUyFF54M
>>147
https://www.ask-corp.jp/products/fractal-design/cube-pccase/node-304.html

これにasrockのFM2のsata7本のやつ入れたのが録画機で現役
次はHDD1台で作ろうとは思ってる

148: Socket774 (ワッチョイ d7e5-f9J/) 2020/05/20(水) 21:09:48.72 ID:ub5FVPQ20
システムをM.2に突っ込んでHDDを6TBに集約すると
SATAとか4つでも余りまくる

149: Socket774 (ワッチョイ 0e73-oW4g) 2020/05/20(水) 21:22:33.01 ID:AFLIIbaz0
ITXだったらSATA2ポート程潰してもいいからU.2端子が欲しいまである
どうせSATAそんなたくさん繋がないしOptane増設の夢があった方が楽しそう

150: Socket774 (ワッチョイ 0e10-crVl) 2020/05/20(水) 21:30:15.83 ID:1IIQWrs/0
ITXでSATA6本はASRockのH370とZ390の2枚だけ

152: Socket774 (ワッチョイ dfbc-nqGl) 2020/05/20(水) 21:53:40.19 ID:4sch/1fu0
https://www.silverstonetek.com/product.php?pid=550&area=jp

これにHDD10本積んでNASにしてる。
二本はステー作ってリムーバブル部分の両サイドに固定。

159: Socket774 (ワッチョイ 272e-crVl) 2020/05/20(水) 23:23:36.38 ID:RJMEKVds0
M.2 x2 、SATA x6はマスト

160: Socket774 (ワッチョイ f3ec-crVl) 2020/05/20(水) 23:25:38.80 ID:rUlo1Z2L0
>>159
つ X570

161: Socket774 (ワッチョイ 272e-crVl) 2020/05/20(水) 23:27:13.64 ID:RJMEKVds0
>>160
既にX570使ってる

130: Socket774 (ワッチョイ 97cd-udT5) 2020/05/20(水) 19:29:25.35 ID:UqXlIC+A0
B550は制約ある分各マザー仕様違ってて選びがいありそう
