asus turbo rtx2070って8ピン+6ピンになっています。
これにRM650xつなげる予定ですが、8ピンはpci-eコネクタに繋げますが、6ピンはpeqipheral6ピンコネクタに繋げて大丈夫なものですか?
それともpci-eコネクタに繋げて6+2ピンの6ピンを繋げないとダメでしょうか。


496: Socket774 2019/03/07(木) 20:15:03.49 ID:/tHReZsK
>>495
言ってることがめちゃくちゃ

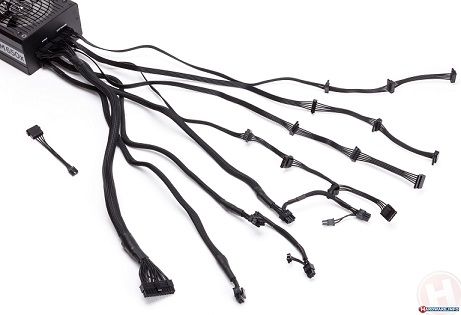

TURBO-RTX2070の8pin+6pinは以下の画像の下から3番目(または4番目)のケーブルを1組のみ使用して、
それぞれPCIE8pinコネクタ→グラボ8pin端子、PCIE6pin+2pinの6pinコネクタ→グラボ6pin端子
に繋げばいい

corsair-rm650x

ペリフェラル"4pin"は使わないし、変換もしない


497: Socket774 2019/03/07(木) 21:07:50.08 ID:bQUOefjg
>>496
言ってることがめちゃくちゃ
RM650x PSUの雌コネクタはペリフェラル&SATAは6ピンだけ

RM650x-3
497: Socket774 2019/03/07(木) 21:07:50.08 ID:bQUOefjg
>>495
GPUへの12Vは絶対に6+2PCIe8ピンから給電すること

まずピンアサイン(各ピンの電圧、GNDの組み合わせ配列)が全く違うのでペリフェラル6ピンと接続したら事故
それを防ぐ為に差込み口の形状が変えてあるので普通には刺せないよう対策してある
しかし力ずくで押し込んだりコネクタ形状を変更して無理やり接続しようとする人も世の中にはいるようなので念のため忠告


498: Socket774 2019/03/08(金) 07:13:14.08 ID:vyWAuWCt
>>496 >>497
回答ありがとうございます。

gpu側6ピンもpci-e8ピンコネクタから取る必要があるんですね。参考になりました。


499: Socket774 2019/03/08(金) 07:13:56.87 ID:4TQO2B4k
>>497
電源側プラグイン端子の話をしていたのか


500: Socket774 2019/03/08(金) 15:23:49.39 ID:HEanGCsY
コネクタ→雄端子
ポート→雌端子

って認識だったから俺もケーブルの話かと思ってたw


501: Socket774 2019/03/08(金) 16:20:18.49 ID:SRmj85mL
そうか…グラボの8+6pinって、Y字1本で済ますんじゃなくて
PCIeケーブル2本使って片方は8pin、もう片方は6pinを使う
って事だったんだ…。


504: Socket774 2019/03/08(金) 18:26:32.91 ID:9wbznYtI
>>501
いやY字1本でもいい。
8pin+8pinの場合はケーブルの発熱等を懸念して別々の電源側端子から繋ぐのもいいが


508: Socket774 2019/03/08(金) 22:20:21.42 ID:PeJ5Pqbm
>>501
余程の事がない限り1本で問題ないよ。
推奨は2本使う。


502: Socket774 2019/03/08(金) 16:22:40.03 ID:hkWGi1RO
1本のケーブルに6+2端子が2クチ付いてるならソレ使っても問題ないと思うケドね>PCIe補助電源


503: Socket774 2019/03/08(金) 16:53:23.70 ID:FhIuLMzh
>>502
常々疑問に思ってたんだけど、
グラボに8pin+6pin、8pin+8pin等の2つコネクタがついてる場合
一本のケーブルを2つのコネクタに繋いでも可
なのは何故?
ケーブルの電流許容値 >> 8pin(6pin)コネクタ一つ
例えば、グラボは要2A、ケーブルは2Aまで可だけどコネクタは一つで1Aまでなので二つに分ける
そういうこと?


504: Socket774 2019/03/08(金) 18:26:32.91 ID:9wbznYtI
>>503
グラボ側のポートは「このコネクタの本数だけ電流を取ります」っていう規格の明示(実際は超過するものもある)
電源側は電線やコネクタの定格以内なら流せるから8pin2本分25A(1本5A以下)でも問題は出ない
mini-fit jr.のピン定格は9A、UL1007 AWG18の許容電流も普通10A以上ある


509: Socket774 2019/03/09(土) 09:44:32.28 ID:YmNaX8BH
>>503
今は12Vシングルレールが主流だけど複数系統に分かれている当時は負荷分散効果があった
例えば25Aの12Vが2系統なら12V1に6+8ピンのGPUとATX24pinをぶら下げるとそれだけで容量をかなり食ってしまう
12V1にATX24pinと6pin、12V2に8pinとCPUといった具合に分けるとバランスも良くなるしシリーズ制御なら系統間の電圧ギャップ縮小も期待した

123

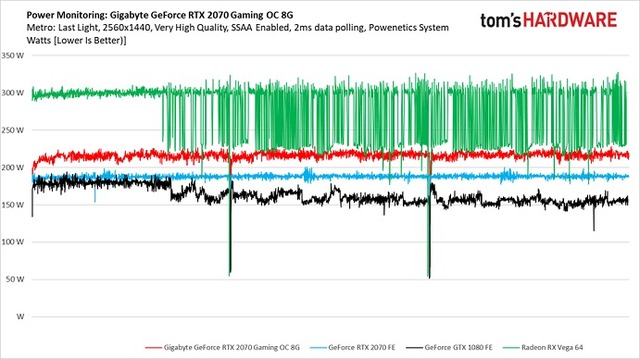

このRadeon Vegaみたいに需要変動が大きく且つ激しい場合は供給系統は2本使っておくと(心に)余裕が出来る


511: Socket774 2019/03/09(土) 20:05:37.19 ID:R+C/RAwE
電流が流れるとほぼ抵抗0の導線の僅かな抵抗で損失が出る
で導線は断面積が太ければ太いほど損失が少ないからケーブルを2個使うことで出来るだけ損失を減らす為でpcieケーブルを2本使ってた


510: Socket774 2019/03/09(土) 10:02:53.55 ID:g926FF1W
マルチレール電源はY字の先使わずに2系統分のケーブルを使ったほうがいいかもね
